Zendure SolarFlow 3000/4000 MIX-serie: zelfinstallatiehandleiding met Zendure Smart Meter P1

Deze handleiding legt stap voor stap uit hoe je Zendure-producten in Nederland installeert en configureert met de Zendure-app.

Als voorbeeld gebruiken we in deze handleiding de Zendure SolarFlow 4000 MIX AC+ en de Zendure Smart Meter P1. Bij elke stap staat een schermafbeelding ter referentie, waar nodig aangevuld met opmerkingen of tips.

Hoewel deze handleiding is gebaseerd op de SolarFlow 4000 MIX AC+, kun je de installatie en configuratie ook als referentie gebruiken voor de SolarFlow 4000 MIX Pro, de SolarFlow 3000 MIX AC+ en andere producten uit de SolarFlow-serie, zoals de SolarFlow 2400 AC+. Houd er rekening mee dat sommige instellingen, functies of aansluitmethoden per model kunnen verschillen.

Checklist vóór de installatie

1. Gebruik versie V7.0.0 of hoger van de Zendure-app.
2. Controleer of je slimme meter DSMR 4.0 of hoger ondersteunt.
3. Controleer of de wifi-ontvangst goed is op beide plekken: bij de SolarFlow 4000 MIX AC+ en bij de Smart Meter P1.
4. Houd de naam (SSID) en het wachtwoord van je 2,4 GHz-wifinetwerk bij de hand. Ondersteunt je router of access point zowel 2,4 GHz als 5 GHz? Zorg er dan voor dat beide netwerken een eigen SSID-naam hebben.

BELANGRIJK: Als plug-and-play-apparaat is het standaard uitgangsvermogen in Nederland ingesteld op 800 W. Stel je het uitgangsvermogen hoger in dan 800 W, dan is een aparte groep in de meterkast verplicht, aangelegd door een erkend installateur.

Inhoud

• Checklist vóór de installatie
• De Zendure-app downloaden
• Een Zendure-account aanmaken
• Inloggen
• Introductie van de app
• Apparaten toevoegen: SolarFlow 4000 MIX AC+
• HEMS (Home Energy Management System) aanmaken
• Firmware-update
• Klaar!

De Zendure-app downloaden

1. Scan de QR-code voor jouw telefoon, of zoek op "Zendure" in Google Play of de Apple App Store.

Android-app

iOS-app

Een Zendure-account aanmaken

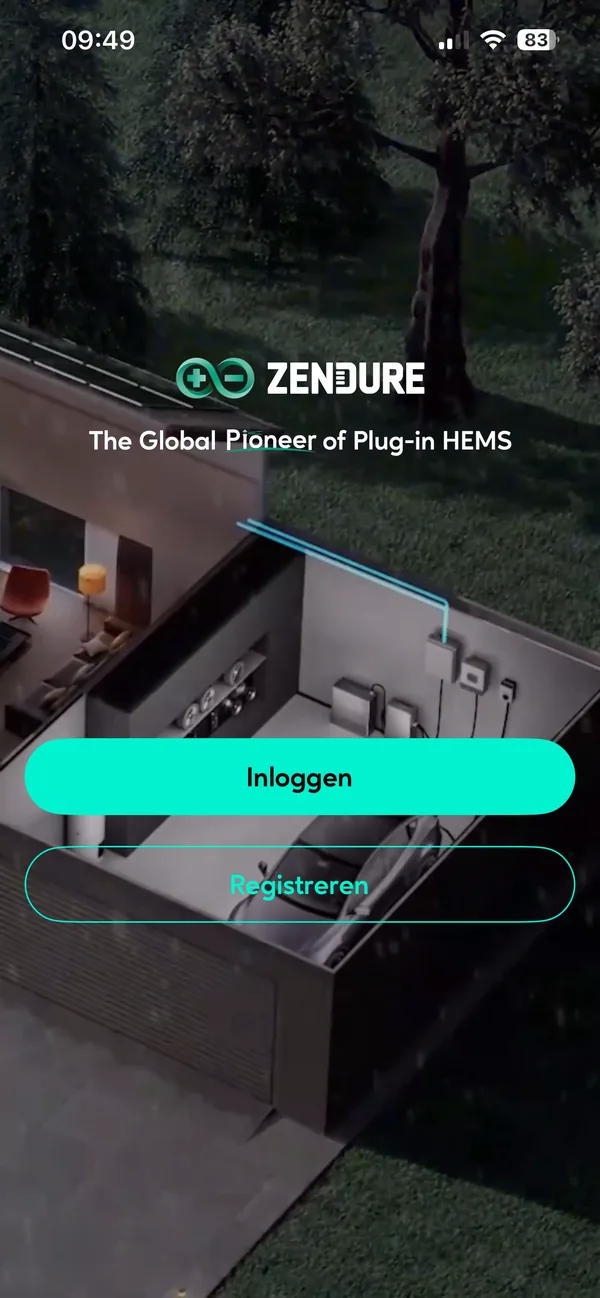

1. Open de app en tik op "Registreren" om een nieuw account aan te maken. Heb je al een account? Tik dan op "Inloggen" en ga verder bij het onderdeel Inloggen.

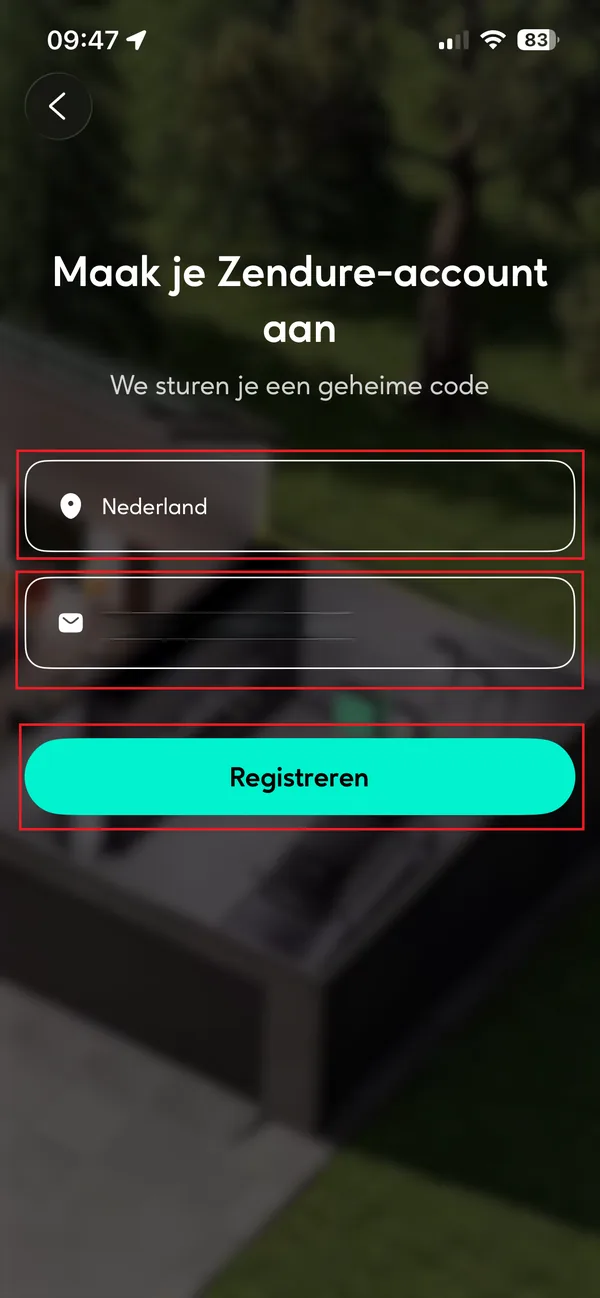

2. Selecteer Nederland, vul je e-mailadres in en tik op "Registreren".

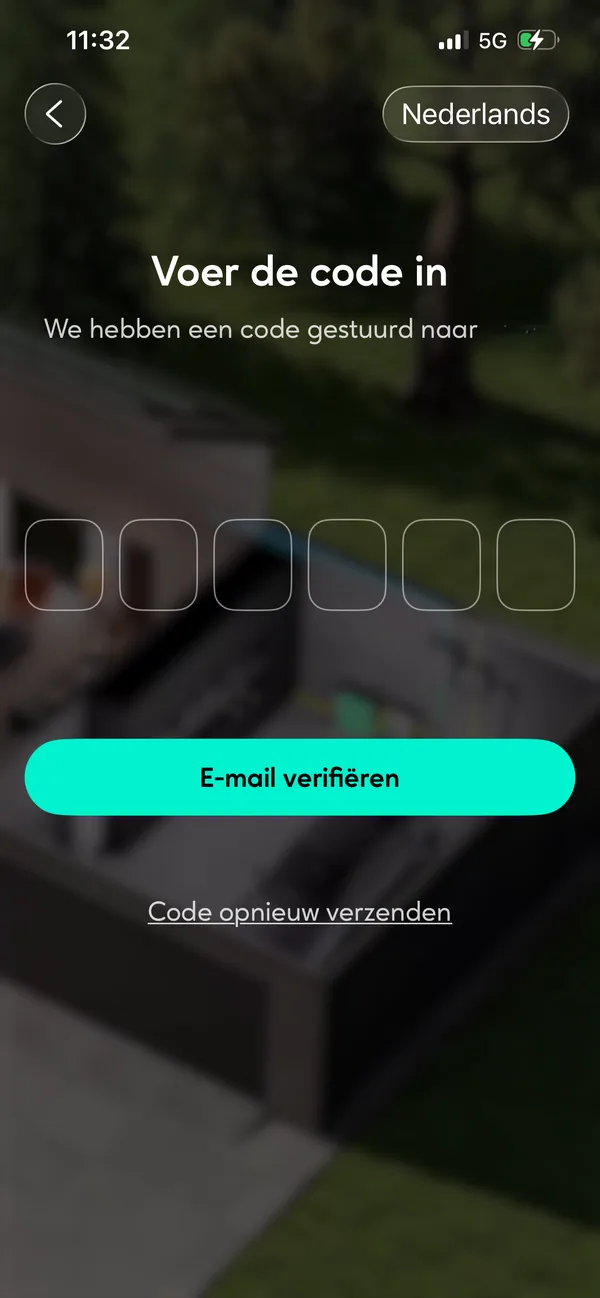

3. Vul de verificatiecode in die naar je e-mailadres is gestuurd (kijk ook in je map met ongewenste e-mail) en tik op "E-mail verifiëren".

Tip: heb je geen code ontvangen? Tik dan op de link "Code opnieuw verzenden" om een nieuwe verificatiecode te laten sturen.

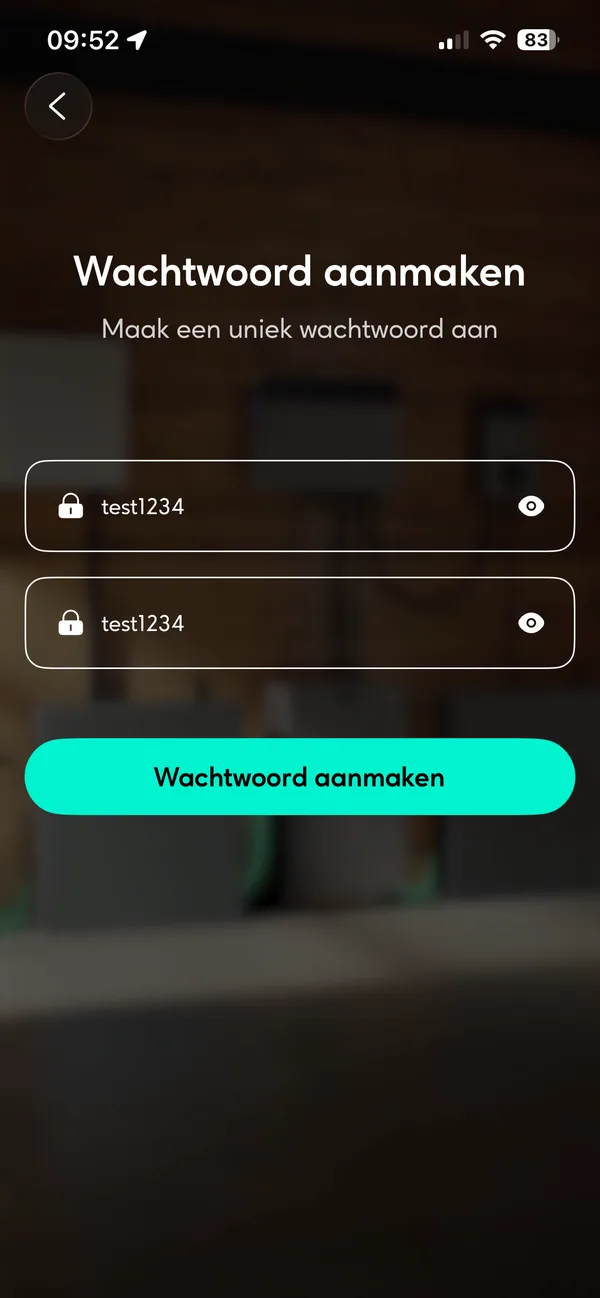

4. Kies een veilig wachtwoord, bevestig het en tik op "Wachtwoord aanmaken".

5. Verschijnt de melding "Registratie geslaagd!", tik dan op "Inloggen".

Inloggen

1. Vul je e-mailadres en wachtwoord in, ga akkoord met de voorwaarden en tik op "Inloggen".

Introductie van de app

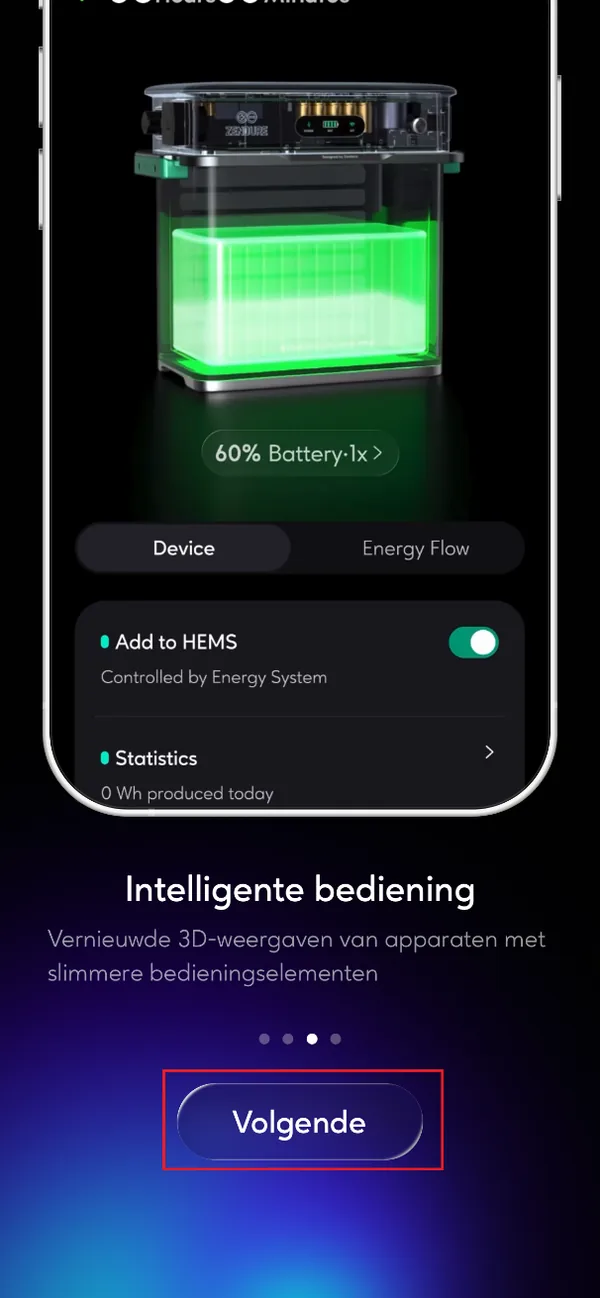

Hier worden enkele functies van de app uitgelicht. Lees de uitleg en ga steeds verder door op "Volgende" te tikken.

Apparaten toevoegen: SolarFlow 4000 MIX AC+

In dit onderdeel voeg je de SolarFlow 4000 MIX AC+ en de P1-meter toe. Volg de onderstaande stappen.

1. Open het tabblad "Apparaten" onder in het scherm en tik op het "+"-icoon rechtsboven.

2. Tik op "Allow" zodat de app Zendure-apparaten in de buurt kan vinden.

3. Houd je telefoon dicht bij de SolarFlow 4000 MIX AC+ terwijl de app zoekt.

Je kunt de SolarFlow 4000 MIX AC+ ook handmatig toevoegen via de apparatenlijst.

Let op: kies je ervoor om het apparaat via de apparatenlijst toe te voegen? Volg dan de instructies in de app: houd de IoT-knop ongeveer drie seconden ingedrukt tot het wifi-lampje knippert en je een piepje hoort. Vink daarna het bevestigingsvakje aan en tik op "Volgende".

4. Tik op de SolarFlow 4000 MIX AC+ zodra deze met zijn unieke serienummer (S/N) in de lijst met apparaten in de buurt verschijnt.

5. Selecteer "Toevoegen via thuis Wi-Fi" en tik op "Volgende".

Let op: de SolarFlow MIX-serie ondersteunt ook een ethernetverbinding. Heb je liever een bekabelde verbinding dan wifi? Sluit dan een CAT5/6-kabel aan op een LAN-poort van je router en kies de optie "Apparaat toevoegen via Ethernet".

6. Wacht terwijl de app zoekt naar beschikbare 2,4 GHz-wifinetwerken.

7. Kies je 2,4 GHz-thuisnetwerk uit de lijst.

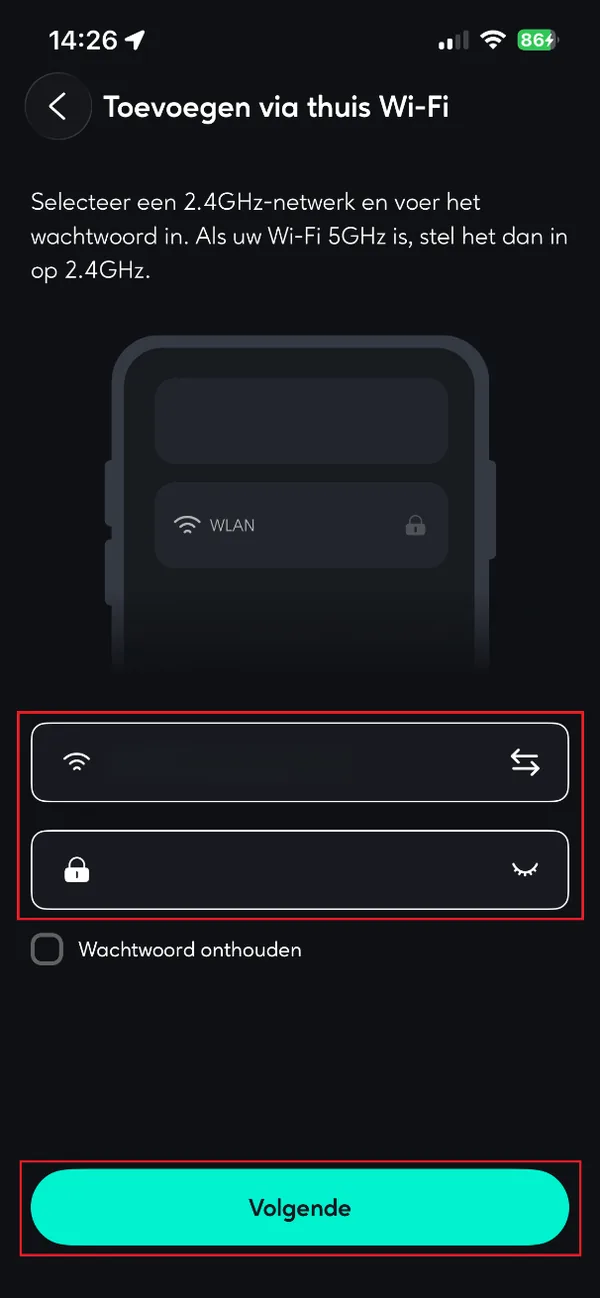

8. Vul het juiste wachtwoord in en tik op "Volgende".

Let op: wil je het wachtwoord laten onthouden? Vink dan meteen het vakje "Wachtwoord onthouden" aan. Zo hoef je het wachtwoord niet opnieuw in te voeren wanneer je straks de P1-meter of een ander apparaat toevoegt. Je kunt het vinkje altijd weer uitzetten.

9. Houd de app open terwijl het apparaat verbinding maakt met de router en de Zendure-cloud.

10. Geef het apparaat eventueel een andere naam en tik op "Initialisatie instellingen".

HEMS (Home Energy Management System) aanmaken

Een HEMS (Home Energy Management System) is een centrale omgeving waarin je meerdere batterijen beheert, slimme meters zoals de Zendure Smart Meter P1 koppelt en automatische strategieën voor energiebeheer inschakelt.

Afhankelijk van de configuratie ondersteunt HEMS functies zoals de Eigen verbruiksmodus en de AI/ZENKI-modus. Daarmee optimaliseert het systeem automatisch het laden en ontladen op basis van het energieverbruik van je huishouden en beschikbare energiedata.

Bij de meeste standaard installaties in woningen voeg je zowel het batterijsysteem als de slimme P1-meter toe aan dezelfde HEMS-omgeving. Zo zijn monitoring en energiebeheer goed geregeld.

Tips:

1. HEMS is een cloudsysteem en werkt dus alleen als er internetverbinding is.
2. HEMS is nooit verplicht. Een batterij kan ook zelfstandig werken zonder HEMS. De eigenaar moet dan zelf via de instellingenpagina van het apparaat opdracht geven om te laden en te ontladen. Heb je meerdere apparaten, dan is het niet handig om ze allemaal afzonderlijk te bedienen.

1. Tik op "Start" om een HEMS aan te maken.

2. Selecteer Nederland of gebruik je huidige locatie en tik op "Volgende".

Let op: de regelgeving verschilt per regio. Het is daarom belangrijk dat je de juiste regio kiest.

3. Je ziet dat alleen de zojuist toegevoegde SolarFlow 4000 MIX AC+ verschijnt en automatisch is geselecteerd onder "Apparatuur voor energieopslag". Tik nu op "Apparaat toevoegen" om een slimme meter toe te voegen.

Let op: op de pagina "Apparaat toevoegen" kun je toegevoegde en bestaande apparaten direct aan een HEMS-omgeving koppelen. Je kunt hier ook een nieuw apparaat toevoegen.

4. Selecteer op de pagina "Apparaat toevoegen" de optie Zendure en kies Smart Meter P1 onder "Slimme meter".

5. Volg de instructies om de uitleeseenheid van de Smart Meter P1 aan te sluiten op de P1-poort van je slimme meter (meestal in de meterkast) en tik op "Volgende".

6. Tik op het groene scanvak om de QR-code op de uitleeseenheid van de Smart Meter P1 te scannen.

Let op: de streepjescode zit meestal op de bovenkant van de uitleeseenheid. Zie de foto hieronder.

7. De app vraagt toestemming voor je camera. Tik op "Allow" zodat de app de QR-code kan scannen.

8. Zodra het serienummer (SN) verschijnt, tik je op "Volgende".

9. Er verschijnt een bevestigingsscherm. Controleer de gegevens van de Smart Meter P1 en tik op "Optellen bij".

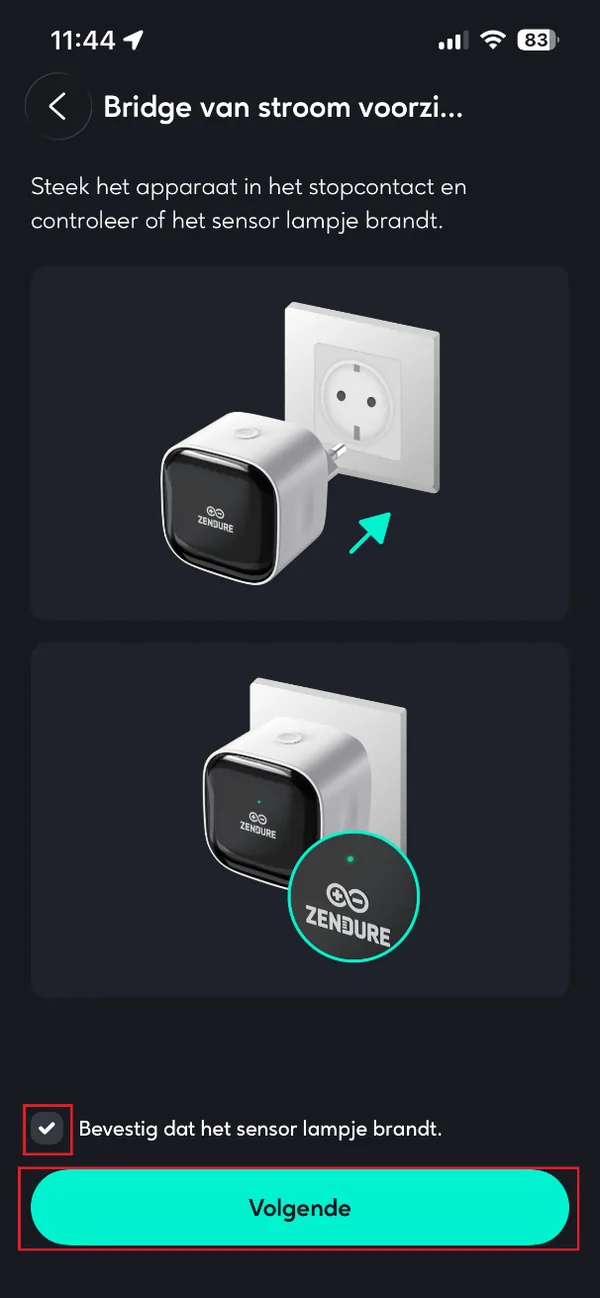

10. Steek nu de bridge in een stopcontact waar wifibereik is, controleer of het lampje brandt en tik op "Volgende".

Let op: de Smart Meter P1/bridge en de SolarFlow 4000 MIX AC+ moeten verbonden zijn met hetzelfde wifinetwerk (SSID). Zo is de communicatie via het lokale netwerk betrouwbaar.

11. Houd de knop van de bridge ongeveer drie seconden ingedrukt tot het wifi-lampje knippert, controleer of het lampje brandt en tik op "Volgende".

12. Tik op de gevonden bridge in de lijst met apparaten in de buurt.

13. Selecteer "Toevoegen via thuis Wi-Fi" en tik op "Volgende".

14. Selecteer hetzelfde 2,4 GHz-netwerk dat de SolarFlow 4000 MIX AC+ gebruikt, vul het wachtwoord in en tik op "Volgende".

15. Houd de app open terwijl de bridge verbinding maakt met de router en de Zendure-cloud.

16. Geef de Smart Meter P1 eventueel een andere naam, of tik direct op "Initialisatie instellingen".

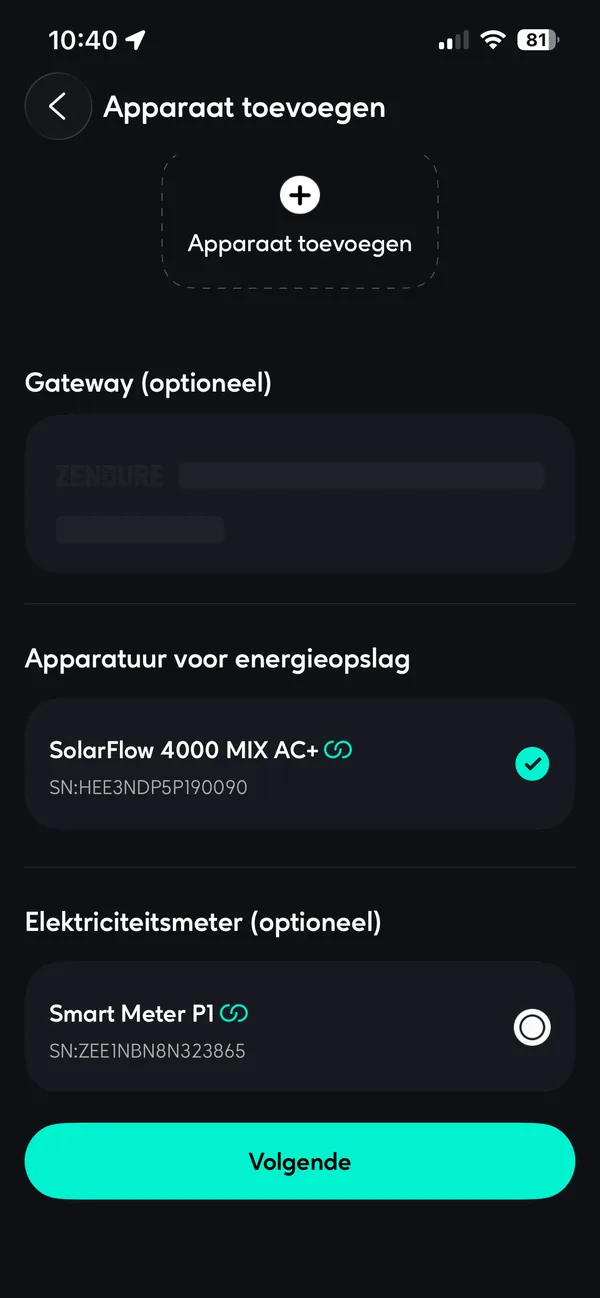

17. De Smart Meter P1 staat nu ook op de pagina "Apparaat toevoegen", onder "Elektriciteitsmeter". Controleer of hij is geselecteerd voordat je op "Volgende" tikt.

Let op: zorg dat beide apparaten zijn geselecteerd, zodat je het aanmaken van het HEMS kunt afronden.

18. Bevestig de maximale laad- en ontlaadlimieten van het HEMS en tik op "Volgende".

Let op: voor een plug-and-play-apparaat is 800 W in Nederland het wettelijk toegestane veilige vermogen. Voor meer dan 800 W heb je een aparte groep in de meterkast nodig, aangelegd door een erkend installateur. Wil je een vermogen hoger dan 800 W instellen? Volg dan de instructies op het scherm.

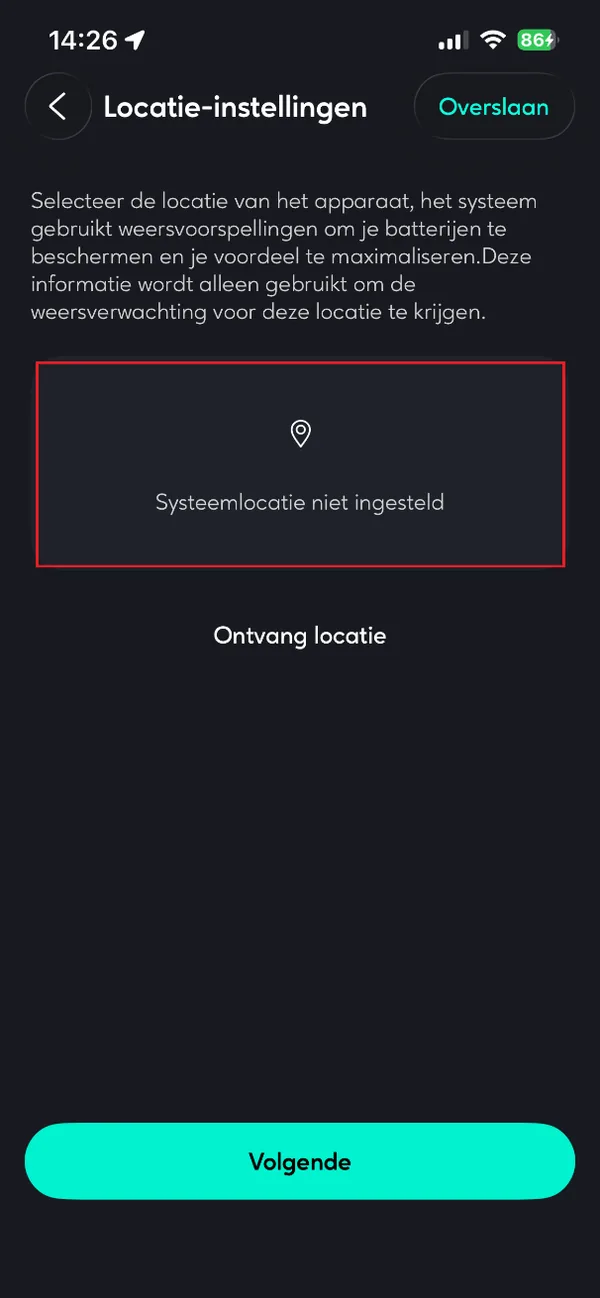

19. Geef toegang tot je locatie of stel de locatie van het systeem handmatig in en tik op "Volgende".

Let op: de locatie wordt vooral gebruikt om lokale weers- en zonvoorspellingen op te halen. Daarmee kan het HEMS het energieverbruik beter voorspellen en zijn strategieën voor energiebeheer optimaliseren.

20. Voor een snelle installatie is "Automodus" automatisch geselecteerd als standaard werkmodus. Tik op "Volgende". Je kunt later altijd naar een andere modus overstappen.

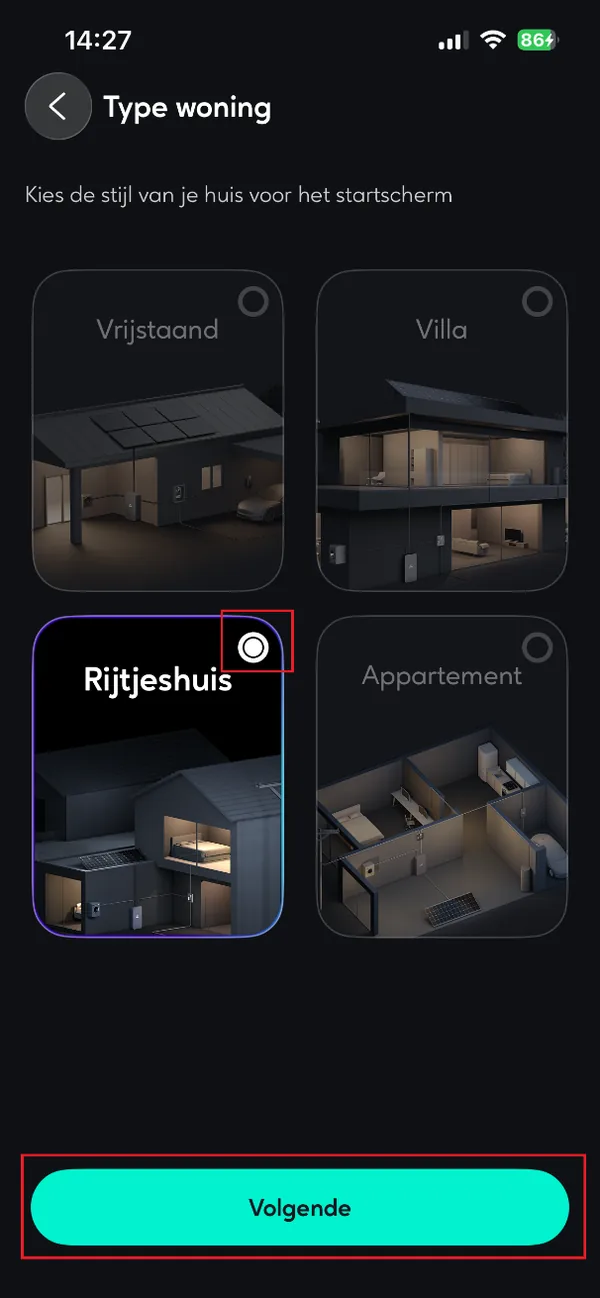

21. Kies het type woning dat bij je past uit de vier opties en tik op "Volgende".

22. Het HEMS is nu aangemaakt en klaar voor gebruik. Geef het eventueel een andere naam, of tik op "Compleet".

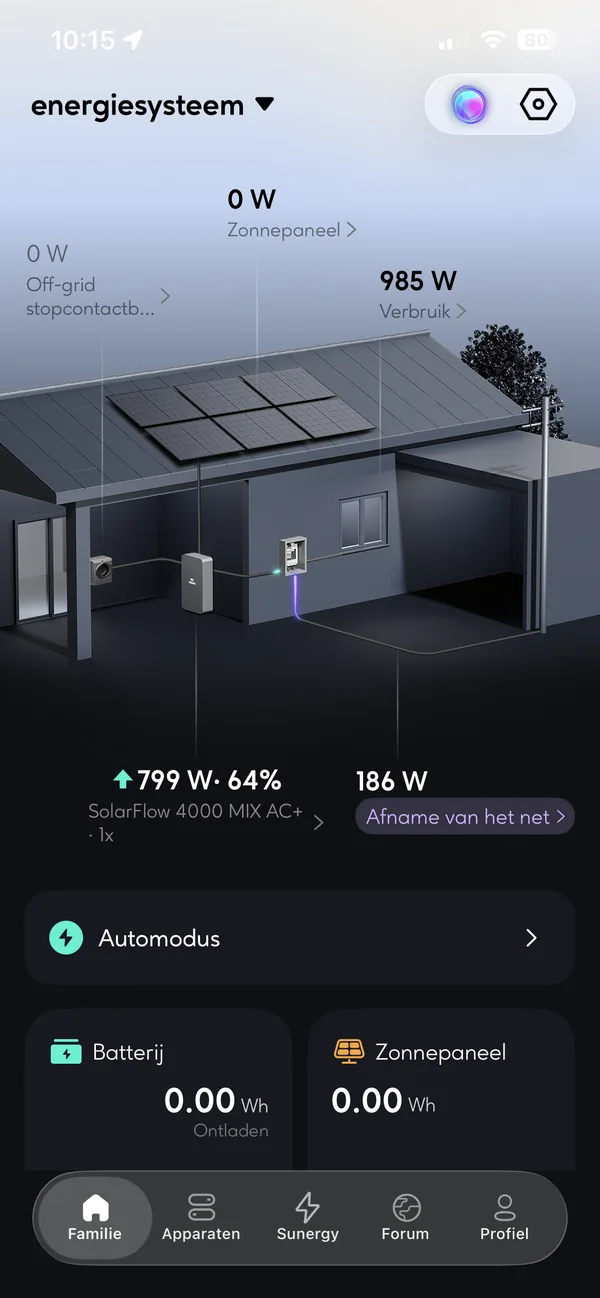

23. Controleer op het startscherm ("Home") of beide apparaten (SolarFlow 4000 MIX AC+ en Smart Meter P1) in het HEMS-energiesysteem staan en of alle instellingen, zoals de systeeminstellingen, overeenkomen met wat je eerder hebt ingesteld.

Let op: kort nadat een batterij aan het HEMS is toegevoegd, kan de batterij direct in de "kalibratiemodus" gaan. De batterij laadt dan op uit alle beschikbare bronnen, zoals het net en zonnepanelen, tot hij vol is (100%). In de tussentijd kun je gewoon verdergaan met het instellen van andere apparaten en de HEMS-strategie.

24. Controleer of de Smart Meter P1 ook onder "Apparaten" staat, met een actuele vermogensmeting.

Let op: heb je de batterij of batterijen en de Smart Meter P1 succesvol toegevoegd? Zorg er dan voor dat de firmware up-to-date is. Volg hiervoor de instructies hieronder. Het is normaal dat er meerdere updates na elkaar nodig zijn.

Firmware-update

Met up-to-date firmware werken je Zendure-apparaten soepel en betrouwbaar. Updates kunnen bugfixes, betere prestaties, verbeterde compatibiliteit en ondersteuning voor nieuwe functies bevatten.

We raden aan om te controleren of alle gekoppelde apparaten de nieuwste firmwareversie hebben. Zo voorkom je later onnodige problemen.

1. Selecteer de SolarFlow 4000 MIX AC+ in het scherm "Apparaten" en tik op het instellingenicoon rechtsboven.

2. Kies "Firmware update" in het instellingenmenu. Is er nieuwe firmware beschikbaar, dan zie je bij dit onderdeel een rood stipje.

3. Bekijk de oude en de nieuwe firmwareversie en de laatste verbeteringen, en tik op "Onmiddellijk upgraden".

4. Lees de voorbereidingsinstructies en zorg dat het batterijniveau boven het aangegeven minimum van 10% ligt voordat je op "Start update" tikt.

5. Houd het apparaat ingeschakeld en onderbreek het proces niet.

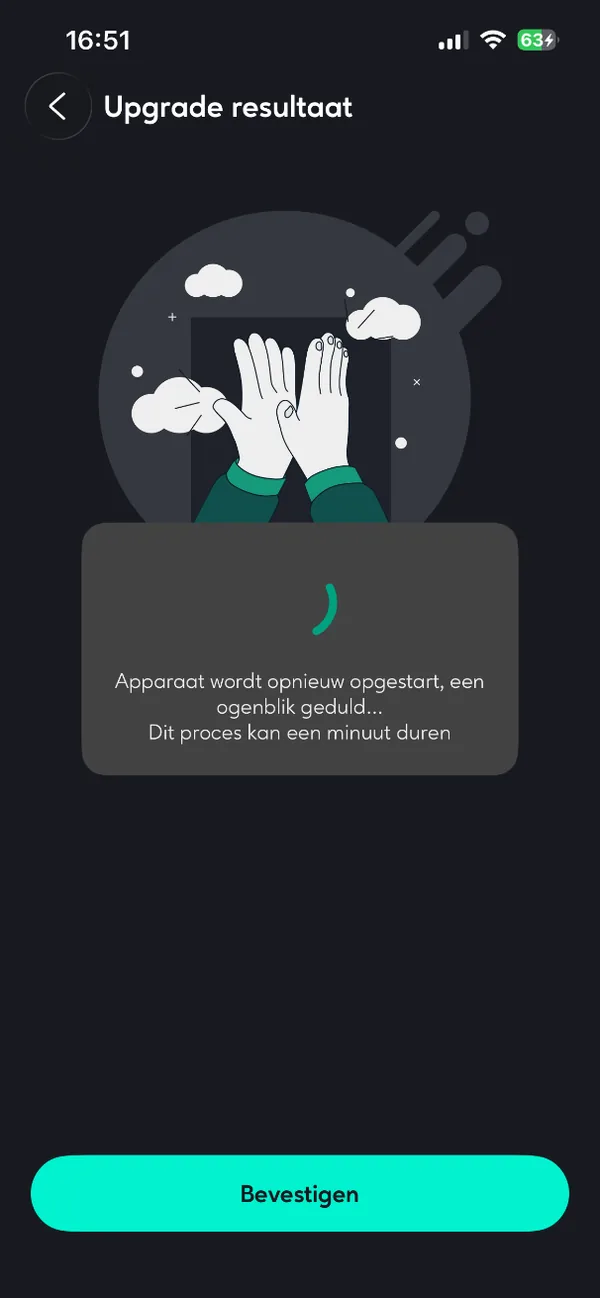

6. Blijf op het updatescherm terwijl de firmware wordt geïnstalleerd en wacht tot het apparaat opnieuw is opgestart.

7. Is het apparaat succesvol opnieuw opgestart, tik dan op "Bevestigen".

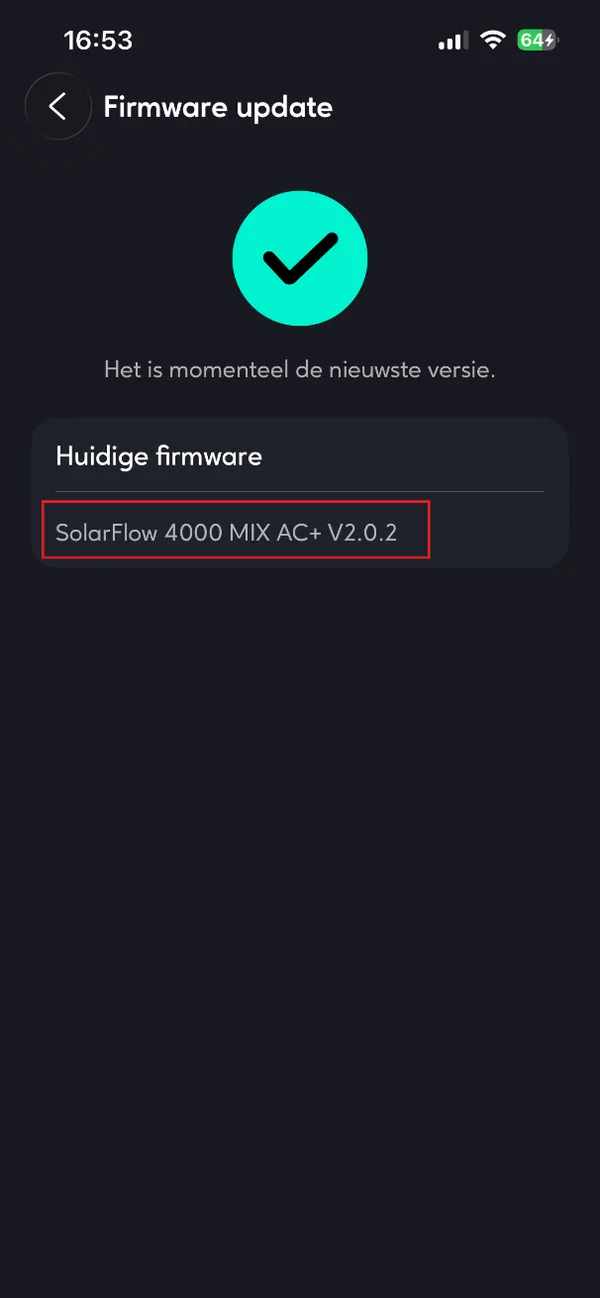

8. Controleer of de update is voltooid en bekijk de huidige firmwareversie.

Let op: dezelfde firmware-update kun je ook uitvoeren voor de Smart Meter P1.

Klaar!

Gefeliciteerd! Je slimme batterij werkt nu in de standaardmodus Automodus.

In deze modus werkt de batterij in eigen verbruiksmodus. Wekken je bestaande (AC-gekoppelde) zonnepanelen meer stroom op dan je huishouden verbruikt, dan slaat de batterij het overschot op. Is de zonne-opwek niet genoeg, dan levert de batterij stroom aan je huishoudelijke apparaten.

Valt de internetverbinding weg en is er geen communicatie meer tussen de Smart Meter P1 en de SolarFlow 4000 MIX AC+? Dan schakelt de batterij automatisch over naar basislast: een constant vermogen van 200 W om het basisverbruik van je woning af te dekken.

Let op: voor geavanceerde instellingen van de werkmodi kun je contact opnemen met MW Energie via onze supportpagina.
